ユニパー商品
ユニパー製品(販売代理店)
お見積り致します。
連絡先TEL045-929-5911 FAX045-929-5977
Mail:tada@sugimoto-ss.co.jp
掲げることへの挑戦
ユニパー株式会社は創立以来「掲げることへの挑戦」を使命として取り組んでまいりました。年々現場のニーズが変わるにつれ時代に即した荷揚げ機の開発・企画・製作をし、多くのユーザー各社の要望にお応えしてまいりました。
屋根業界における「瓦揚げ機」、太陽光発電業界における「太陽光パネル揚げ機」、建築業界における「ボード揚げ機」、足場業界における「足場荷揚げ機用高速ウインチ」、倉庫や店舗で使用して頂ける「簡易仮設リフト」、近年では法面工事や階段等に設置して使用して頂いている法面リフトとしても、様々な用途に合わせた製品を提供致します。
安全第一に使用して頂く方々に満足して頂く製品作りをしてまいります。ご要望により現場に合わせた仮設リフトをオーダーメードで1台から提供させていただきます。
ユニパー株式会社は創立以来「掲げることへの挑戦」を使命として取り組んでまいりました。年々現場のニーズが変わるにつれ時代に即した荷揚げ機の開発・企画・製作をし、多くのユーザー各社の要望にお応えしてまいりました。
屋根業界における「瓦揚げ機」、太陽光発電業界における「太陽光パネル揚げ機」、建築業界における「ボード揚げ機」、足場業界における「足場荷揚げ機用高速ウインチ」、倉庫や店舗で使用して頂ける「簡易仮設リフト」、近年では法面工事や階段等に設置して使用して頂いている法面リフトとしても、様々な用途に合わせた製品を提供致します。
安全第一に使用して頂く方々に満足して頂く製品作りをしてまいります。ご要望により現場に合わせた仮設リフトをオーダーメードで1台から提供させていただきます。
UP787A疾風ウインチ、 足場部材荷揚げハイスピードウインチ、 UP787A疾風ウインチ設置手順、 UP303シルバーユニアーム、 UP787A疾風ウインチ製品構成表、
ユニパーのオーダーメード
多くの現場で活躍するユニパーのリフトは、利用されるお客様の声をもとに、より使いやすく安全に開発されています。
また、高度な現場や、特殊な状況にも対応するために、上記マークの付く製品はオーダーメードが可能です。
お客様の現場に合わせた製品のオーダーメイドを承っておりますので、現場の規模、レールの長さなど、お気軽にご相談ください。
多くの現場で活躍するユニパーのリフトは、利用されるお客様の声をもとに、より使いやすく安全に開発されています。
また、高度な現場や、特殊な状況にも対応するために、上記マークの付く製品はオーダーメードが可能です。
お客様の現場に合わせた製品のオーダーメイドを承っておりますので、現場の規模、レールの長さなど、お気軽にご相談ください。
■荷揚げを支える、用途で選べるウインチ |
スピード切り替え、操作スイッチ、積載重量など、現場の声を活かしたウインチ ユニパーでは、現場の声から生まれた使いやすさを大事にしています。 様々な現場で必要とされる用途を開発に活かし、より安全に使いやすい製品をお届けします。各ウインチは、オプションで無線リモコンユニットを使用する事で無線操作が可能です。 |
![]() |
|
|
ユニパー製品の特徴 レール、ウインチ、台車の組み合わせで決まります。 ユニパーの製品は現場の声に応えた幅広いラインナップを用意しています。 現場への搬送を考えて長さやスライドで調整したレールには、オプションを加える事で、より現場に合った曲り角度や長さを調整出来るようにしています。荷揚げに重要なウインチも速度、積載量など用途に応じたモデルをご用意しています。 さらに、実際の荷揚げ物の形状や長さに合わせた様々な台車を用意しています。 現場に合った、安全で使いやすいユニパーのリフトをご活用ください。 ■荷揚げを支える、用途で選べるウインチ スピード切り替え、操作スイッチ、積載重量など、現場の声を活かしたウインチ |
ソーラーリフトシリーズ
2階、3階も自在に組み合わせ可能な、太陽光発電パネル荷揚げリフト UP100S/L
2階、3階も自在に組み合わせ可能な、太陽光発電パネル荷揚げリフト UP100S/L
パワーコメットシリーズ
使い易さを追求した、屋根材荷揚げ機の決定版UP103P、UP103D
使い易さを追求した、屋根材荷揚げ機の決定版UP103P、UP103D
スーパータワーR UP106R
瓦揚げ機として誕生以来、常に進化を遂げる荷揚げ機の王様
アルミ製シングルレールの荷揚げ機では、最強の強度を誇り2013年よりレンタル仕様にも採用され、法面工事用での仮設リフトとしてもメガソーラー設置現場、土木関係工事現場でも活躍しています。
瓦揚げ機として誕生以来、常に進化を遂げる荷揚げ機の王様
アルミ製シングルレールの荷揚げ機では、最強の強度を誇り2013年よりレンタル仕様にも採用され、法面工事用での仮設リフトとしてもメガソーラー設置現場、土木関係工事現場でも活躍しています。
荷揚げ機の王様が新たに法面リフトとして登場
スーパータワーRN法面リフト UP106RN
アルミ製シングルレールの荷揚げ機では、最強の強度を誇り2013年よりレンタル仕様にも採用され、法面工事での仮説リフトとしてメガソーラー設置現場、土木関係工事現場でも活躍しています。(レール背面に補強板を設けて強度を増しています。)
スーパータワーRN法面リフト UP106RN
アルミ製シングルレールの荷揚げ機では、最強の強度を誇り2013年よりレンタル仕様にも採用され、法面工事での仮説リフトとしてメガソーラー設置現場、土木関係工事現場でも活躍しています。(レール背面に補強板を設けて強度を増しています。)
長尺物専用揚げ機、ボード、パネル、屋根材などオールマイティな荷揚げ機
武蔵 -MUSASHI- UP115
ボード揚げの安全性と使いやすさが特徴の「武蔵」は長尺専用の荷揚げ機としてあらゆる現場で支持されています。
武蔵 -MUSASHI- UP115
ボード揚げの安全性と使いやすさが特徴の「武蔵」は長尺専用の荷揚げ機としてあらゆる現場で支持されています。
省スペースで簡単に設置可能な室内用荷揚げ機
スペースリフト UP620
省スペースで簡単に設置可能な室内用仮設リフト「スペースリフト」
スペースリフト UP620
省スペースで簡単に設置可能な室内用仮設リフト「スペースリフト」
建築現場でのボード、フロア、サッシの荷揚げ機。9尺ボードも楽々荷揚げ
スペースリフト2 UP624B
スペースリフト2 UP624B
垂直式足場設置型荷揚げ機
スペースリフト3 UP623A
スペースリフト3 UP623A
荷揚げ作業として店舗、工場、倉庫などの場所で簡易設置できる仮設リフト
助っ人リフト UP639BS
助っ人リフト UP639BS
様々な斜面、階段のも対応汎用性も高いリフトシリーズ
垂直、階段など工事現場、倉庫、工場の様々な場所に設置できる仮設リフト
垂直、階段など工事現場、倉庫、工場の様々な場所に設置できる仮設リフト
足場部材用ハイスピード無線ウインチ 疾風(はやて)HAYATE [UP787]
業界最速クラスのハイスピード荷揚げシステム
現場革命!現場の常識が変わる!
速度・操作性・安全性を追求した荷揚げシステム
高速無線ウインチと専用ブラケットアームで介錯ロープをガイド代わりに使用する荷揚げシステムが完成しました。
速度・操作性・安全性を追求した荷揚げシステム
高速無線ウインチと専用ブラケットアームで介錯ロープをガイド代わりに使用する荷揚げシステムが完成しました。
足場部材荷揚げの時間短縮を実現した
ハイスピードウインチ登場 UP787A 疾風ウインチ
使い易く様々な現場に対応
最大100m送信可能なコードレスリモコンスイッチ搭載
5mx100mのワイヤー採用で、高層ビルに対応!
ハイスピードウインチ登場 UP787A 疾風ウインチ
使い易く様々な現場に対応
最大100m送信可能なコードレスリモコンスイッチ搭載
5mx100mのワイヤー採用で、高層ビルに対応!
従来品とUP303シルバーユニアームとの比較
UP303シルバーユニアーム構成
UP303シルバーユニアーム構成
UP303シルバーアームの取付
UP303シルバーアームオプション
UP303シルバーアームオプション

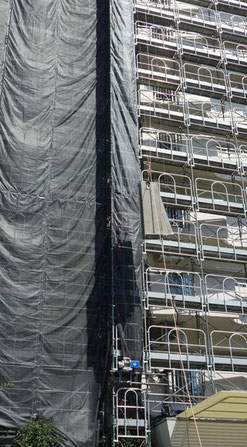

マンション大規模修繕工事での足場部材の荷揚げに助っ人登場!
・足場組立時の足場部材荷揚用ウインチ
・荷揚げ時間の短縮・荷揚げ作業の効率化に、無線操作可能
・電源100V仕様でハイスピードを実現、当社最速
足場用高速ウインチ「疾風(はやて)」が登場しました。
3つの安全機能!(過巻きスリップ、緊急停止、手動降下機能)

・マンション、ビル等の改修工事時足場部材荷揚げ専用ウインチ
・ハイパワー、ハイスピードで改修工事の荷揚げ時間の短縮で作業効率アップ
・15階建て現場でも楽々荷揚げ
・100V仕様出力1000Wの直流マグネットモーター過酷な現場使用にも耐える強力モーターを搭載
・巻揚速度(2スピード)高速35m/毎分 低速15m/分
・巻揚げ荷重130㎏まで可能、パワフルモーター付
・無線操作が可能な無線リモコンユニットUP700RCが接続可能
・ワイヤーはこのクラス最大の巻取り 5mm×100m
・ウインチ設置時、盛替えも専用ウインチベース採用でスピーディーに安全に行えます。
・コード類、電装ボックスを分離 持ち運びのコードの損傷、盗難防止に分離設計
・過巻き防止スリップ機能付
・停電、故障時等の手動降下機能付
・無線リモコンスイッチ非常時緊急停止機能付
・ハイパワー、ハイスピードで改修工事の荷揚げ時間の短縮で作業効率アップ
・15階建て現場でも楽々荷揚げ
・100V仕様出力1000Wの直流マグネットモーター過酷な現場使用にも耐える強力モーターを搭載
・巻揚速度(2スピード)高速35m/毎分 低速15m/分
・巻揚げ荷重130㎏まで可能、パワフルモーター付
・無線操作が可能な無線リモコンユニットUP700RCが接続可能
・ワイヤーはこのクラス最大の巻取り 5mm×100m
・ウインチ設置時、盛替えも専用ウインチベース採用でスピーディーに安全に行えます。
・コード類、電装ボックスを分離 持ち運びのコードの損傷、盗難防止に分離設計
・過巻き防止スリップ機能付
・停電、故障時等の手動降下機能付
・無線リモコンスイッチ非常時緊急停止機能付

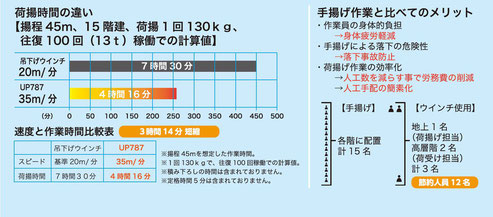

高速疾風ウインチと吊下げウインチ(ホイスト)との比較

UP787 疾風(はやて)ウインチ プロモーションビデオ ナレーション入り
この動画は平成28年度横浜市デザイン産学連携プログラムの事業に於いて横浜システム工学院専門学校の生徒さんが製作して頂きました。
※プロモーションビデオで紹介しているブラケットアームは、平成29年1月発売予定です。
※プロモーションビデオで紹介しているブラケットアームは、平成29年1月発売予定です。
UP787 疾風(はやて)ウインチ 現場動画

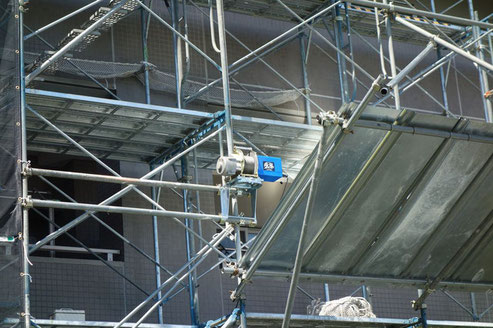

ウインチ設置も簡単
![]() |
専用ウインチベースで安全に設置、盛替えが簡単に行えます。 |
こだわりの安全設計
・過巻防止スリップ機能付
吊荷の巻揚げ過ぎでの過巻防止スリップ機能が働き衝突を防ぎます。
・無線リモコンには緊急停止機能も装備!
無線リモコン使用時、異常を感じたらすぐさま緊急停止する停止ボタンを装備。
吊荷の巻揚げ過ぎでの過巻防止スリップ機能が働き衝突を防ぎます。
・無線リモコンには緊急停止機能も装備!
無線リモコン使用時、異常を感じたらすぐさま緊急停止する停止ボタンを装備。
![]() |
緊急停止ボタン 緊急停止もリモコンスイッチの停止ボタンで停止させる安全機能です。 |
![]() |
緊急停止ブレーカー内臓 緊急停止以外でも過積載等のモーターのオーバーロード、漏電等に感知して電源を遮断します。 |
・手動降下機能付 停電、故障時に荷降ろしが可能
荷揚げ中に万が一のトラブルが発生しても手動で降ろせる安全機構。
荷揚げ中に万が一のトラブルが発生しても手動で降ろせる安全機構。
![]() |
手動降下機能 使用中停電、故障などでウインチを動かす事ができなくなった場合手動で吊荷を降ろす事ができます。 ウインチ本体側面にあるキャップを外すと手動降下機能機能があり、5mm六角レンチで反時計回りに回転させる事で安全に吊荷を手動で降ろす事ができます。 |
UP787 疾風ウインチ 製品内容
1.基本セット
①ウインチ本体
②ウインチベース
③電装ボックス
2.操作スイッチの種類によって
④有線タイプか⑤無線タイプのどちらかお選び頂けます。
3.使用するフックを
⑥のスイベルフックか⑦のラッチロックフックのどちらかお選び頂けます。
4.ワイヤーロープの長さを80mか100mのどちらかお選び頂けます。
※オプション 無線リモコンスイッチは1個追加し2個使用する事も可能です。
①ウインチ本体
②ウインチベース
③電装ボックス
2.操作スイッチの種類によって
④有線タイプか⑤無線タイプのどちらかお選び頂けます。
3.使用するフックを
⑥のスイベルフックか⑦のラッチロックフックのどちらかお選び頂けます。
4.ワイヤーロープの長さを80mか100mのどちらかお選び頂けます。
※オプション 無線リモコンスイッチは1個追加し2個使用する事も可能です。
![]() |
![]() |
![]() |
UP787 疾風ウインチ 製品ラインアップ
品番 | 操作スイッチタイプ | ワイヤーロープ長さ | フック種類 |
UP787Y-80S | 有線タイプ | 80m | スイベルフック |
UP787Y-80L | 80m | ラッチロックフック | |
UP787Y-100S | 100m | スイベルフック | |
UP787Y-100L | 100m | ラッチロックフック | |
UP787RC-80S | 無線タイプ | 80m | スイベルフック |
UP787RC-80L | 80m | ラッチロックフック | |
UP787RC-100S | 100m | スイベルフック | |
UP787RC-100L | 100m | ラッチロックフック |
足場部材用ハイスピード無線ウインチ 疾風(はやて)HAYATE [UP787]-2

製品仕様
モーター形式 | 直流マグネットモーター |
定格出力 | 1000W |
電 源 | AC100V 50/60Hz |
定格電流 | 15A |
巻揚荷重 | 最大130㎏ |
巻揚速度 |
高速 35m/毎分 低速 15m/毎分 |
ブレーキ方式 |
二重ブレーキ メカニカルブレーキ+発電制動 |
質量 ウインチ本体 |
29.5㎏ (ワイヤーロープ含まない |
質量 電装ボックス |
5㎏ (操作スイッチ・コード類含まない) |
ワイヤーロープ | 5㎜×80m(重量8㎏) / 5㎜×100m(重量10㎏) |
電源コード |
3m (3Pメス プラグ・ポッキンプラグ・アースクリップ付) |
接続コード |
3m (3P/3P オスプラグ付) |
有線 操作スイッチ | 操作スイッチ5mコード付(4P オスプラグ付) UP787Yに付属 |
無線 リモコンスイッチ | 無線リモコンスイッチ 1個 (オプション1個追加可)UP787RCに付属 |
付属品 | スイベルフック又はラッチロックフック |
取付ベース | ウインチベース(単クランプ 4個付) |
UP787-RC 無線タイプ接続図
足場部材用ハイスピード無線ウインチ 疾風(はやて)HAYATE [UP787]-2

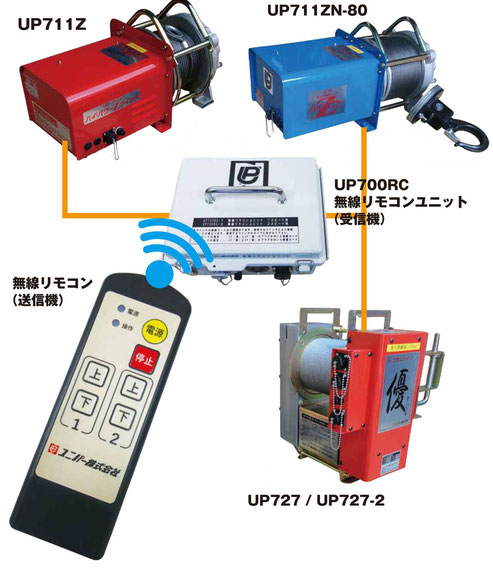

無線リモコンユニット登場!
お手持ちのウインチが無線操作に変身!
ユニパー製のウインチなら使用可能
(※対応可能機種下記記載)
UP700RC 無線リモコンユニット仕様

製品特徴
・お持ちのユニパー製有線タイプのウインチに受信機を接続する事で無線操作が可能になります。
・無線送信距離 100m (使用環境により変わります)
・無線リモコンスイッチは最大2個の使用が可能で、2ヶ所からの操作が可能
2ヶ所操作の場合、同時に操作した場合優先回路が働き先に操作した方が優先になり同時に使用はできない安全回路付
・非常緊急停止機能付。緊急時リモコンスイッチの停止ボタンで緊急停止ができ、ウインチの電源を確実に遮断します。
・漏電ブレーカー内蔵。ウインチの電源を無線リモコンユニットから出力しますので、ウインチ本体で漏電や過負荷等のトラブルがあった場合にブレーカーを遮断します。
・オートパワーオフ機能付。無線リモコンスイッチは無操作の状態が1分以上続くと自動的に電源が切れる
オートパワーオフ機能を備えています。(設定時間は変更可能)
・無線送信距離 100m (使用環境により変わります)
・無線リモコンスイッチは最大2個の使用が可能で、2ヶ所からの操作が可能
2ヶ所操作の場合、同時に操作した場合優先回路が働き先に操作した方が優先になり同時に使用はできない安全回路付
・非常緊急停止機能付。緊急時リモコンスイッチの停止ボタンで緊急停止ができ、ウインチの電源を確実に遮断します。
・漏電ブレーカー内蔵。ウインチの電源を無線リモコンユニットから出力しますので、ウインチ本体で漏電や過負荷等のトラブルがあった場合にブレーカーを遮断します。
・オートパワーオフ機能付。無線リモコンスイッチは無操作の状態が1分以上続くと自動的に電源が切れる
オートパワーオフ機能を備えています。(設定時間は変更可能)

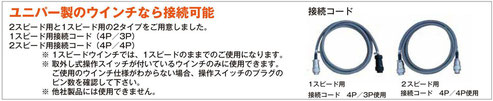

※接続コードはお持ちのウインチのタイプでお選びください。
![]() |
無線リモコン ユニット本体 (受信機) |
![]() |
無線リモコンスイッチ (送信機) ※ 最大2個使用可 |
![]() |
電源コード3m (3Pプラグ付) (ポッキンプラグアース付) |
![]() |
1スピードウインチ用 接続コード2m (4P/3Pプラグ付) |
![]() |
2スピードウインチ用 接続コード2m (4P/4Pプラグ付) |

![]() |
![]() |
![]() |
緊急停止ボタン 緊急停止もリモコンスイッチの停止ボタンで停止させる安全機能です。 |
![]() |
操作ボタン 1ボタンで高速運転 2ボタンで低速運転ができます。 (注) 1スピードウインチでは1・2のボタン共に同じ速度での運転ができます。 |
UP700RC 無線リモコンユニット仕様
UP700RC-1 1スピードウインチ用
UP700RC-2 2スピードウインチ用
UP700RC-2 2スピードウインチ用
入力電源 | AC100V 50/60Hz |
出力電源 |
ウインチ電源 AC100V 50/60Hz 15A 漏電ブレーカー内蔵 |
無線送信機 |
リモコンスイッチ(1個) 5チャンネル送信 無線操作距離100m 単三アルカリ乾電池3個使用 オートパワーオフ機能付 ※ オプションで1個追加可能 (最大2ヶ所操作可能) |
無線受信機 | 5チャンネル受信 |
電源コード |
3m (ポッキンプラグアース付) (3Pプラグ付)(脱着式) |
接続コード |
1スピードウインチ用 2m (3P/4Pプラグ付) (脱着式) 2スピードウインチ用 2m (4P/4Pプラグ付) (脱着式) |
本体寸法 | H140×W230×D190 |
本体重量 | 1.5㎏ |
※1スピードウインチ用と2スピードウインチ用では、接続コードが変わります。
※リモコンスイッチを追加する場合、工場にて受信機とのペアリング設定が必要になります。
※リモコンスイッチを追加する場合、工場にて受信機とのペアリング設定が必要になります。

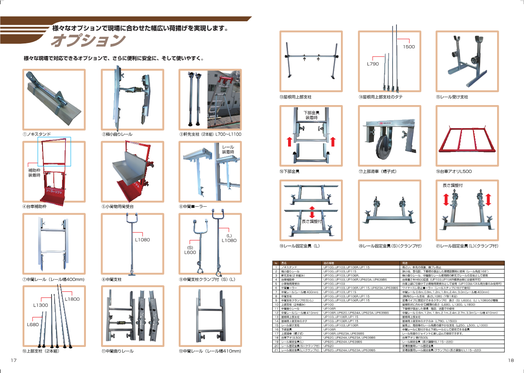

オプション

No. | 品名 | 適応機種 | 用途 |
1 | ノキスタンド | UP100、UP103、UP106R、UP115 | 雨どい、軒先の保護、横ブレ防止 |
2 | 極小曲りレール | UP100、UP103、UP115 | 狭小地、急勾配、下屋根の張出した現場設置時に使用(レール角度168°) |
3 | 軒先支柱(2本組) | UP100、UP103、UP106R | 極小曲りレール、中間曲りレール使用時の軒先でレールの支柱として使用 |
4 | 台車補助枠 | UP100、UP103、UP106R、UP623A、UP639BS | 台車高さをH600延長(UP103、UP106R標準台車には使用不可) |
5 | 小荷物用荷受代 | UP100、UP103 | 台車上部に引掛けて小荷物用荷受台として使用(UP103はパネル用代車のみ使用可) |
6 | 中間ローラー | UP100、UP103、UP106R、UP115、UP623A、UP639BS | ワイヤーレス防止ローラー(レールステップに付けて使用) |
7 | 中間レール(レール幅400mm) | UP100、UP103、UP115 | 中間レール0.6m、0.9m、1.2m、1.8m、2.4m、3.0m(レール幅400mm) |
8 | 中間支柱 | UP100、UP103、UP106R、UP115 | 3階用のレール支柱 長さL1080(Y型1本足) |
9 | 中間支柱クランプ付(S)(L) | UP100、UP103、UP106R、UP115 | 足場パイプに固定ができるクランプ付 長さ(S)L600と(L)L1080模2種類 |
10 | 上部支柱(2本組) | UP100 | 屋根形状に合わせて3種類の長さ(L680、L1300、L1800) |
11 | 中間曲りレール | UP106R | 下屋根が張出した現場、階段、法面での使用 |
12 | 中間レール(レール幅410mm) | UP106R、UP620、UP624A、UP623A、UP639BS | 中間レール0.6m、1.2m、1.8m、2.1m、2.4m、2.7m,3.3m(レール幅410mm) |
13 | 屋根用上部支柱 | UP103、UP106R、UP115 | 屋根用上部支柱 |
14 | 屋根用上部支柱のタテ | UP103、UP106R、UP115 | 屋根用上部支柱のタテのみ(L790、L1500) |
15 | レール受け支柱 | UP100、UP103、UP106R | 屋根上、階段等のレール角度の緩やかな支柱(L250、L500、L1000) |
16 | 下部金具 | UP106R | 中間レールに取付けると下部レールとして使用できる金具 |
17 | 上部滑車(帽子式) | UP106、UP623A、UP639BS | レール先端のジョイントに差し込んで使用できます。 |
18 | 台車アオリL500 | UP620、UP624A、UP623A、UP639BS | 台車アオリ奥行500L |
19 | レール固定金具(L) | UP620、UP624A、UP639BS | レール固定金具(長さ調整付L115~220) |
20 | レール固定金具(S)(クランプ付) | UP620 | 足場設置用レール固定金具 |
21 | レール固定金具(L)(クランプ付) | UP620、UP624A、UP623A、UP639BS | 足場設置用レール固定金具(クランプ付)(長さ調整付L115~220) |
ペットボトルラベル剥離機(取り機)(販売代理店)

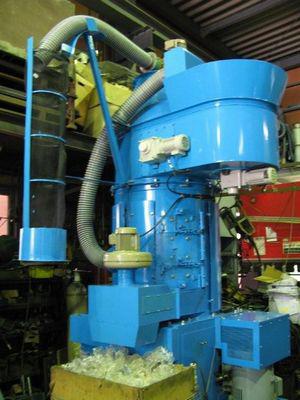

ペットボトルラベル剥離機

変形ボトルも90%OK!メンテナンスフリー
【特徴】
*圧縮 されたペットボトルとラベルを高能率で一次破砕・分離します。
*破砕ほされたペットボトルとラベルは、ほぼ完 全に分離されますので
純度の高いリサイク ル 原料になります。
*特別仕様により、その他の破砕も可能です。
*設置スペースが少なくて済みます 。 (1000x1000)
*一度に大容量投入可。強度圧縮されたボト ル可能です。
*ラベルと本体分離排出。ラベル取り残ほぼ 完全。
*粉塵回収、ボトルに付着したゴミも回収可能。
ペットボトルラベル剥離機(取り機)の詳細
概要
1.連続投入か
2.圧縮されたペットボトル可 (能力 約500kg/Hr)
3.ラベルとペット片の分離排出(分離率 約95%ー社内テスト結果)
4.縦型で設置面積がコンパクト
5.省力化仕様
6.特許取得済み
寸法関係
1.HxWxD 3420 x 1700 x 1370
2.床設置寸法 1000x1000(mm)
3.重量 約1,400kg
電装
1.撹拌モーター 1/80 0.4kw
2.定量モーター 1/100 0.4kw
3.メインモーター 30kw
4.モーター付きブロワー 1.0kw
5.モーター付きブロワー 0.4kw
6.頭部回転モーター 0.1kw
●上記仕様は改良のため予告なく変更することがあります。
●上記数値は 使用条件投入状況により変わることがあります。
グレードアップ

1. ラベル剥離と分離率
従来はラベル剥離後の分離性能が80%台であり後工程での人力選別、または風力選別に頼らざるを得ず、合わせて、極小ラベル片がペット破砕片と共に排出されることも有り、後工程での人力選別に大きな荷重となっておりました。
そこで、分離率等につきまして本体内部の回転上昇風を改良し、95%以上の分離率と極小ラベル片がペット片への混入をほぼ防ぐ事に成功しました。

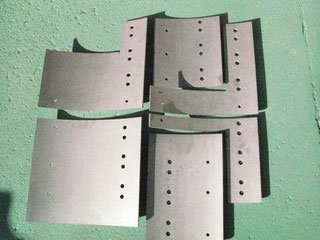

2.本体の摩耗対策
消耗は回転刃及び固定刃、並びにベアリング、Vベルト等となっております、長期使用に関しては、本体の摩耗は避けられません。そこで対策として本体内部への内張り方式を採用する事により酷使環境下でも長期使用を可能にしました。この内張り板(高硬度板)はお客様にて交換が出来き機械を交換することなく部品のみにて長期間ご使用頂けます。
3. 本体構造の標準化
部品の標準化によりいつでも部品を交換することで簡単に修理可能とし、メンテナンスを簡素化しました。
コンクリート用ねじアンカー
タップスター

強度が変わらない、施工が簡単、どんなところでもスピード施工、取り外しが出来る
コンクリートアンカーの革命!(沢山の特長、利点が一杯)
後施工アンカーの打ち込み式の場合、ハンマーで叩かなければなりません。叩くのに相手がコンクリートですから固く大変苦労します。数多く打たなければならないとなればもっと大変です。
特徴① | それがこのコンクリート用ねじアンカー【タップスター】が解決してくれました。もう叩かなくて良くなりました。インパクトライバーで簡単にねじ込むだけです。 |
特徴② | 下穴が打ち込み式アンカーより細く施工がスピードアップします。従って、このコンクリート用ねじアンカー【タップスター】は、駆体削孔体積が半分なので駆体損傷大変少なく駆体に優しいアンカーです。 |
特徴③ | コンクリートネジアンカー【タップスター】は引張強度も打ち込み式と比較してほとんど同じです。従って、大きな力を要せず疲れなく楽々安全です。 |
特徴④ | 簡単な作業で沢山打ち込むことが出来、時間短縮出来ます。作業時間が短縮出来るのでトータルコストが下がります。安いと言うことです。 |
特徴⑤ | 打ち込み式アンカーは部材の取り外しの時には切断することに成ります。このコンクリートネジアンカー【タップスター】はインパクトドライバーで逆転すれば取り外しが簡単にできます。打ち込み式アンカーを切断、その時の欠点をカバーします。 |
特徴⑥ | コンクリート用ねじアンカー【タップスター】はその時間コスト(タイムイズマネー)、コストが安くなります。 |
特徴⑦ | コンクリートに残材が残らない。錆の原因にならない。切断時に出る火花養生が必要ない。母材を痛め美観が損なわない。母材跡修正が簡単美観が良いです。 |
特徴⑧ | このコンクリート用ねじアンカー【タップスター】はねじ式ですからアンカー拡張によるコンクリートの割れの心配が有りません。打ち込み式アンカーの時には、母材の端部が狭く割れやすいこということが有ります。しかし、このような時にも問題なく設置が可能です。 |
特徴⑨ | このコンクリート用ねじアンカー【タップスター】は頭部が六角でないので事前打設が可能です現物合わせは必要ありません。 |
特徴⑩ | アンカーの打ち込みは隅部、及び天井の打ち込み、これもコンクリート用ねじアンカー【タップスター】は容易に施工が可能です。 |
特徴⑪ | アンカー施工時の騒音が低減します。打ち込み式アンカーは打撃音が大きいですが、このねじ込み式ですから非常に騒音が低く周囲の環境にやさしい。 |
特徴⑫ | このコンクリート用ねじアンカー【タップスター】は足場用壁繋ぎ材の接続長さを目視で管理可能です。 |
特徴⑬ | このコンクリート用ねじアンカー【タップスター】はねじ式ですから狭い場所で打ち込み式アンカーでは打ち切れないと言うことが有ります。その様な時の問題解決にご利用ください。 |
用途
ラックの取付、コンベアー設置、照明設備取付、監視カメラ取付、映像設備取付、フェンスの設置、ソーラー架台設置、手摺取付、仮設手摺取付、ベランダ手摺設置、ダイヤモンドコアスタンドに、空調設備設置、照明設備取付、駐輪場ラック設置、エコキュート設置、足場壁繋ぎに、オイルタンク設置、エアコン室外機設置、機械設備設置、ホークガード取付、ベースプレート取付、天井配管取付、その他あらゆる物の取付設置に
タップスターのサイズ【M6,M8,M10,M12】

●インパクトドライバーでスピーディー&確実な施工
●端部・仕上材が割れにくい
●施行後も高さ調整が可能(不陸調節機能)
●隅部、天井部の施工も簡単
●アンカー取り外し可能

施工手順
![]() |
![]() |
![]() |
![]() |
下穴あけ。 アンカーを埋め込む深さより10mm程度深めにあける。 ※取付物の上からの施工も可能です。 |
ダストポンプや集塵機で切粉を除去 | インパクトレンチにソケットを装着して、埋め込み深さまでねじ込む。 |
ナットを締めて取付物を固定。 (アンカー取外しが必要な時は逆回転をかける) |
![]() |
![]() |
![]() |
![]() |
パッケージ

注意事項
●本施工前に必ず試験施工をしてください。
●穴あけ後、コンクリート切粉の除去を十分に行って下さい。
●アンカーが穴の底に当たってからも回し続けると空回りし、強度が大幅に低下する事があります。
●ドリル径/穿孔深さ/アンカー埋め込み深さは正確に管理して下さい。
●一度使用したタップスター亜予備下穴は再利用しないでください。十分な強度が得られないことがあります。
●作業時は必ず安全めがねなどの保護具を着用して下さい。
タップスターのサイズ【M16】

●20発程度の打撃を要したM16をインパクトで数秒でねじ込み!
●M16のドリル径が15.0、従来の拡張式より2mm細く、穿孔スピードUP
●M16でも端部や仕上げ材が割れにくい
※ソケットは同梱していません

施工手順
![]() |
![]() |
![]() |
![]() |
![]() |
下穴あけ。 アンカーを埋め込む深さより10mm程度深めにあける。 ※取付物の上からの施工も可能です。 |
ダストポンプや集塵機で切粉を除去 | インパクトレンチに市販12角ソケットを装着して、埋め込み深さまでねじ込む。穴底にあてない様注意。 | ナットを締めて取付物を固定。 |
アンカー取外しが必要な時はソケットを用いて逆回転をかける。 穴の埋め戻しが必要な場合はTPメイトを使用。 |
![]() |
![]() |
パッケージ

注意事項
●本施工前に必ず試験施工をしてください。
●穴の深さとアンカー埋め込み深さは正確に管理して下さい
●アンカーが穴の底に当たってからも回し続けると空回りし、強度が大幅に低下する事があります。
●作業時は必ず安全めがねなどの保護具を着用して下さい。
技術データ

強度比較
コスト比較
使用実例
色々使える便利でタフなバケツ入り、腰掛にもなる
![]() |
バケツ内訳① ・TP8X50アンカー4箱(50本X4=200本) ・ボッシュ5枚刃SDS-plusビット(7.5X160)1本 ・専用ソケット(BLH-4S)4本 バケツ内訳② ・TP10X60アンカー4箱(50本X4=200本) ・ボッシュ5枚刃SDS-plusビット(9.5X160)1本 ・専用ソケット(BLH-5S)4本 バケツ内訳③ ・TP12X70アンカー2箱(50本X2=100本) ・ボッシュ5枚刃SDS-plusビット(11X160)1本 ・専用ソケット(BLH-6S)2本 |
お見積り及びご注文
小箱単位の販売と成ります。
注文数、連絡先及び送り先のお名前、住所、電話番号
お支払い方法を明記の上FAXにてお受け致しております。
(メールですと届かないことがありますのでFAXでお願い致します。)
お支払い方法は代引き又はお振込み(1週間以内)
FAX 045-929-5911
注文数、連絡先及び送り先のお名前、住所、電話番号
お支払い方法を明記の上FAXにてお受け致しております。
(メールですと届かないことがありますのでFAXでお願い致します。)
お支払い方法は代引き又はお振込み(1週間以内)
FAX 045-929-5911
